概述

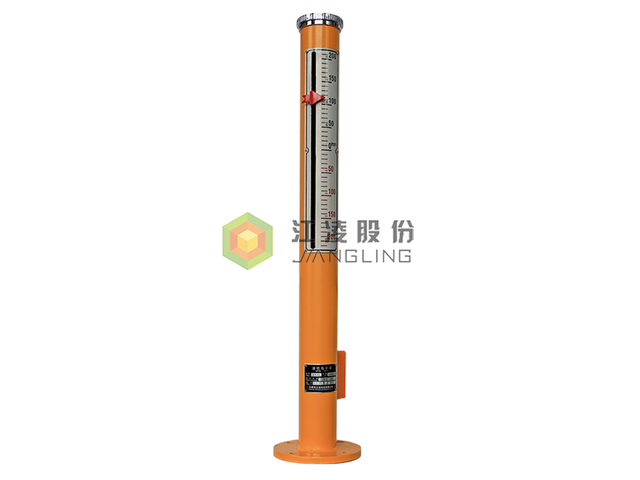

VMS581油箱油位传感器是非腐蚀液体现场，远传测量液位的理想指示装置。其在汽轮机油箱油位测量中长期、广泛使用。该传感器有二种工作方式，浮筒在液体中产生浮力，直接推动中心杆体，在杆体上部装有红色指针，直接指示液位，且表面清晰，视距大，观察方便；另外，中心推杆在上下移动时，带动辅助拉杆，使拉杆端的衔铁在有中频源激励的线圈中移动，线圈的电压发生变化，经二次仪表检波放大，将浮筒上下浮动的位移量转换为线性电量，使液位变化远传到控制室。 VMS581油箱油位传感器分为X、Y、Z三种形式。
X型： 浸入式液位指示器（上部现场指示部分安装于运行层，下部浮筒部分安装在油箱盖上，中间用加长杆连接）。
Y型： 直管式液位指示器（安装于油箱外，指示器底部有管道与油箱连接）。
Z型： 直管浸入式液位指示器（又称X、Y结合型，可利用指示器上法兰盘直接安装在油箱盖上）。
被测量液体： 各种汽轮机油；用于其它非粘滞、非强腐蚀液体的液位测量时，可调节配重来适应。
技术参数
1、量程： ±100mm ；±200mm ； ±300mm ； ±400mm（量程范围可定制）
2、参考重量：
X型： ±200mm 约35Kg
Y型： ±200mm 约40Kg
Z型： ±300mm 约48Kg | 3、精度： ≤±3mm
4、环境温度： -10℃～+100℃
5、相对湿度： ≤80%
6、被测量液体高温度： ≤85℃ |
订货信息
订货号 | 测量范围A | 其他B |
VMS581X-Ax-Bxx | 100： ±100mm
200： ±200mm
300： ±300mm
400： ±400mm
例如： A100=测量范围： ±100mm | 00： 无要求 |
VMS581Y-Ax-Bxx |
VMS581Z-Ax-Bxx |
图表尺寸（单位： mm）
